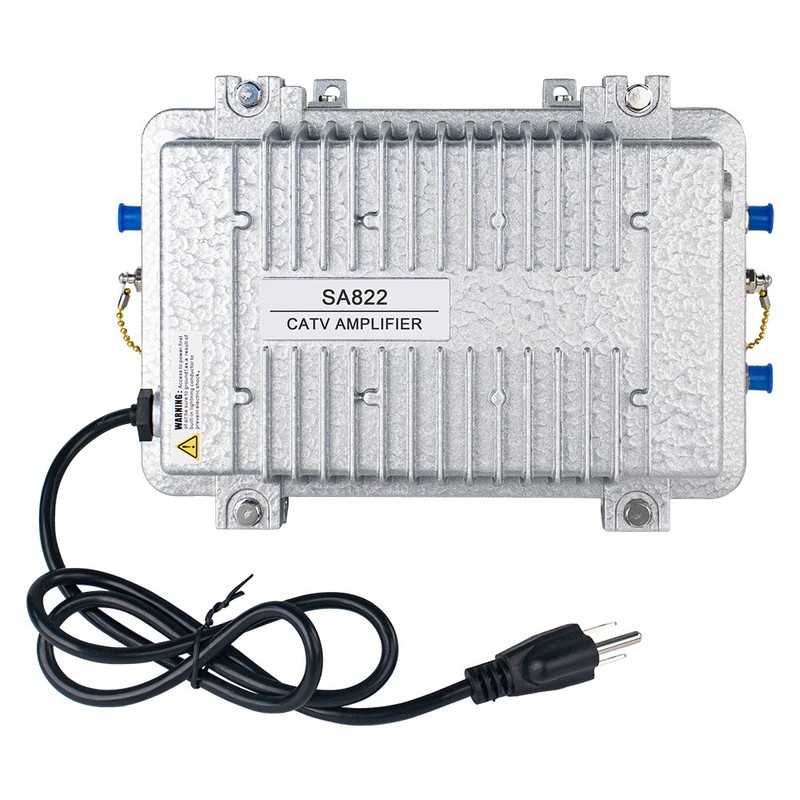

Amplificador RF externo
Adequadamente usado em transmissão bidirecional (pode ser reservada) e equalização de sinal de transmissão de tronco multiclasse ou rede distributiva de alta demanda. Adote módulos duplicadores de energia importados da PHILIPS e NEC. O pré-amplificador de áudio é um amplificador push-pull de tubo de micro-ondas de baixo ruído para garantir ganho suficiente. Possui 1 entrada e 2 saídas, e cada conexão possui proteção contra sobrecorrente. O ramo de saída ou distributividade pode ser alterado seguindo-o. O equalizador duplo é usado, portanto, ajustar o nivelamento da transmissão multiclasse é simples e conveniente. O atenuador e o equalizador são plug-in, para que os clientes possam escolher um estilo fixo ou ajustável. A alimentação de comutação altamente confiável (ou alimentação linear) e o design rigoroso à prova d'água e anti-trovão garantem um trabalho duradouro e estável.
Principais recursos do amplificador RF externo
1. Amplificação do sinal: aumente a potência do sinal RF recebido e melhore a qualidade do sinal.
2. Supressão de ruído: reduza o ruído no sinal e melhore a relação sinal-ruído.
3. Cobertura estendida: Amplie a cobertura dos sistemas de comunicação sem fio, aumentando a intensidade do sinal.
4. Ganho ajustável: Os usuários podem ajustar o ganho do amplificador de acordo com suas necessidades reais para obter o melhor desempenho.
5. Transmissão bidirecional: suporta a amplificação de sinais de uplink e downlink e é adequada para sistemas de comunicação bidirecional.
Especificações
|
Item |
Unidade |
Técnico Parâmetros |
||
|
Transmissão direta |
||||
|
Faixa de frequência |
MHz |
47/54/85~862 |
47/54/85~750 |
47/54/85~550 |
|
Ganho avaliado |
dB |
Maior ou igual a 30 |
Maior ou igual a 30 |
Maior ou igual a 30 |
|
Planicidade na banda |
dB |
±0.75 |
||
|
Nível de entrada nominal |
dBμV |
72 |
||
|
Nível de saída nominal |
dBμV |
102 |
102 |
102 |
|
Ganho de faixa ajustável |
dB |
Ajustável: 0~15dB, Fixo: 3,6,9, 12, 15 |
||
|
Faixa ajustável de inclinação |
dB |
Ajustável: 0~24dB, Fixo: 6,9, 12, 15, 18 |
||
|
Figura de ruído |
dB |
Menor ou igual a 12 |
||
|
CTB |
dB |
60 |
||
|
OSC |
dB |
60 |
||
|
Perda de retorno |
dB |
Maior ou igual a 14 |
||
|
Transmissão reversa |
||||
|
Faixa de frequência |
MHz |
5~30/42/65(ou especificado pelo usuário) |
||
|
Planicidade na banda |
dB |
±0.75 |
||
|
Perda de retorno |
dB |
Maior ou igual a 14 |
||
|
Ganho avaliado |
dB |
0 ou 20 selecionados |
||
|
Nível de saída MÁX. |
dBμV |
Maior ou igual a 110 |
||
|
Ganho de faixa ajustável |
dB |
0~15 |
||
|
Faixa ajustável de inclinação |
dB |
0~10 |
||
|
Em geral resposta |
||||
|
Tensão de alimentação (50 Hz) |
V |
A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V |
||
|
Trovão |
KV |
5 (10/700μS) |
||
|
Dimensão |
milímetros |
270×215×118 |
||

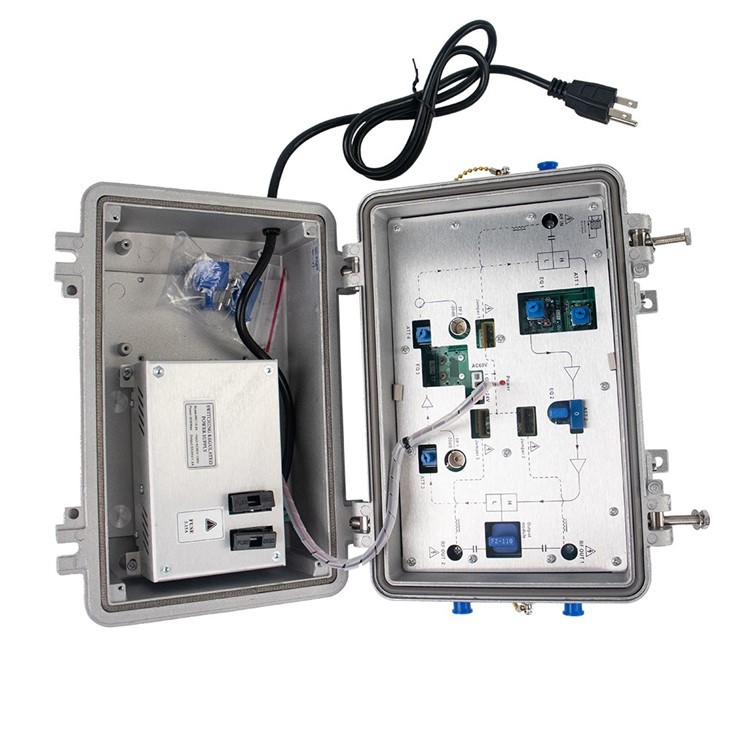

Estrutura Diagrama
Tensão da fonte de alimentação: ~220V(A), ~60V(B) ~110V(C)
|
1. Entrada RF |
2. -20porta de teste RF de entrada em dB |
3. Encaminhar ATT1 |
|
4. EQ1 direto |
5. Plug-in de passagem da fonte de alimentação 1 |
6. Plug-in de passagem da fonte de alimentação 2 |
|
7. Plug-in de passagem da fonte de alimentação 3 |
8. EQ2 (-6dB) |
9. Encaminhar plug-in ATT 2 |
|
10. Torneira ou divisor de saída (opcional) |
11. Saída RF 1 |
12.-30Porta de teste de RF de saída em dB |
|
13. Saída RF 2 |
14. Reverter ATT1 |
15. Porta de teste de RF reversa 1 |
|
16. ATT2 reverso |
17. EQ reverso |
18. Porta de teste de RF reversa 2 |
|
19. Entrada da fonte de alimentação da placa-mãe |
20. LED da fonte de alimentação |
