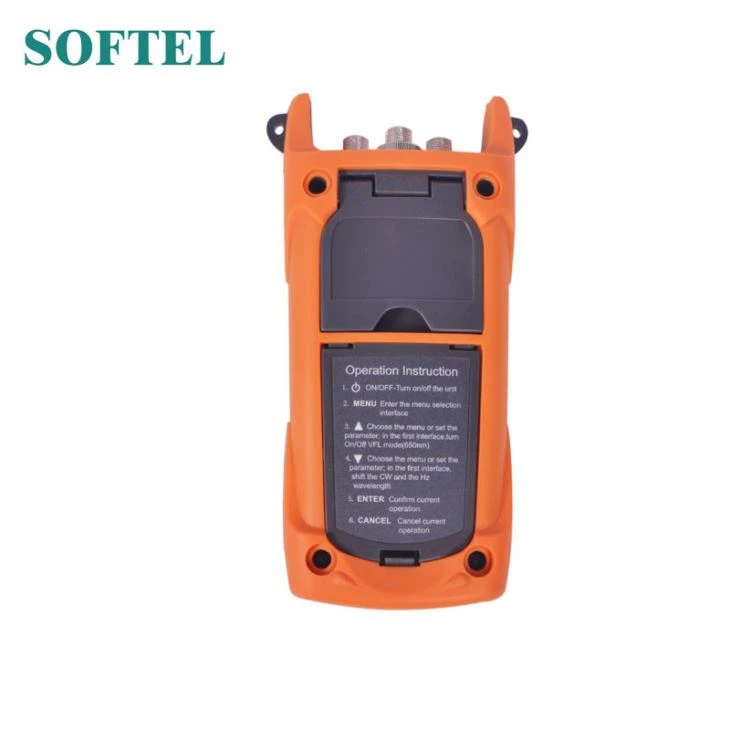

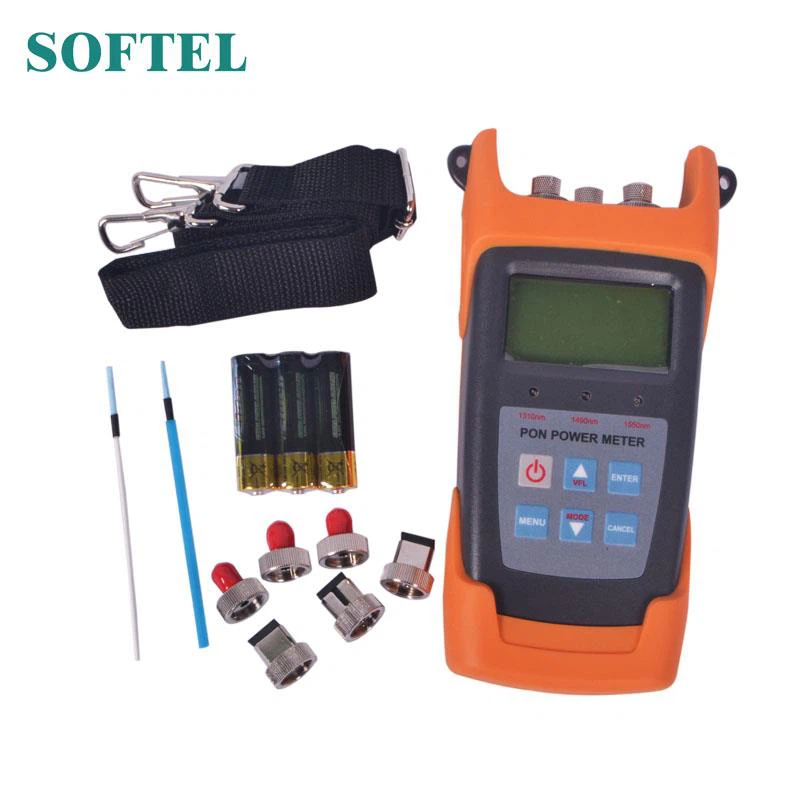

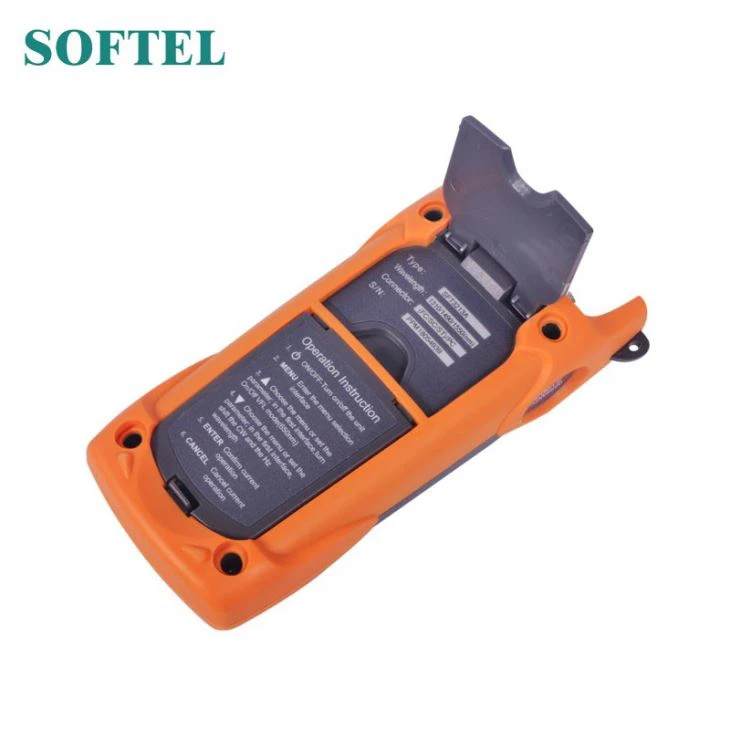

Pon Power Meter
Pon Power Meter
O SFT3213Série PON Power Meter é usado para aplicação e manutenção de TFTx. É uma ferramenta essencial e ideal para a construção e manutenção dos projetos PON.
Características do medidor de energia PON:
(1) Pode experimentar atVoice, dados e sinal de vídeo síncronosmedição e exibição em BPON / EPON / GPON.
(2) Fornece medição simultânea para todos os três comprimentos de onda nofibra (1490nm, 1550nm, 1310nm)
⑶Usado na medição no modo Burst de 1310nm a montante.
⑷Use o software conectado ao PC, definindo o limite, a transferência de dados e a calibração do comprimento de onda.
Port A porta de comunicação USB permite a transferência de dados para um item de medição PC.1000pode ser salvo no medidor de energia SFT3213 PON ou no computador para revisão dos dados.
Módulo PON
PONmódulo: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
1310 medição a montante | ||||
Zona de passagem | 1260nm ～ 1360nm | |||
MeasurementRange | -40dBm + d10dBm | |||
Potência de saída (max) | 15dBm | |||
Isolamento @ 1490/1550 | GG gt; 40dB | |||
Erro de medição no modo Burst | GG lt; ± 0,5dB | |||
1490 medição a jusante | ||||
Zona de passagem | 1470nm ～ 1505nm | |||
MeasurementRange | -40dBm + d10dBm | |||
Potência de saída (max) | 15dBm | |||
Isolamento @ 1310/1550 | GG gt; 40dB | |||
1550medição a jusante | ||||
Zona de passagem | 1535nm ～ 1570nm | |||
MeasurementRange | -40dBm + d10dBm | |||
Potência de saída (max) | 25dBm | |||
Isolamento @ （1310 / 1490nm） | GG gt; 40dB | |||
Precisão da medição | ||||
Incerteza Connatural | ± 0,5dB | |||
Linearidade | ± 0,1dB | |||
Passagem pela inserção Perda | GG lt; 1,5dB | |||
Informação geral | ||||
Tipo de Detector | InGaAs | |||
Conector óptico | Adaptador FC / SC / ST Intercambiável / 2,5 universal | |||
Tipo de fibra | SM 9 / 125um | |||
Unidade de medida | dB / dBm / xW | |||
Resolução | 0.01dB | |||
Tensão de operação | DC 3.3V ～ 5.5V | |||
Fonte de energia | Bateria 3pc1.5V | |||
Tempo de operação continuamente | PON: 90h | PON: 90h OPM: 100h VFL: 50h | PON: 90h VFL: 50h | PON: 90h OPM: 100h |
Temperatura de operação | -10℃～60℃ | |||
Temperatura de armazenamento | -25℃～70℃ | |||
Peso | 423g | 425g | 424g | 424g |
