Nó de fibra óptica

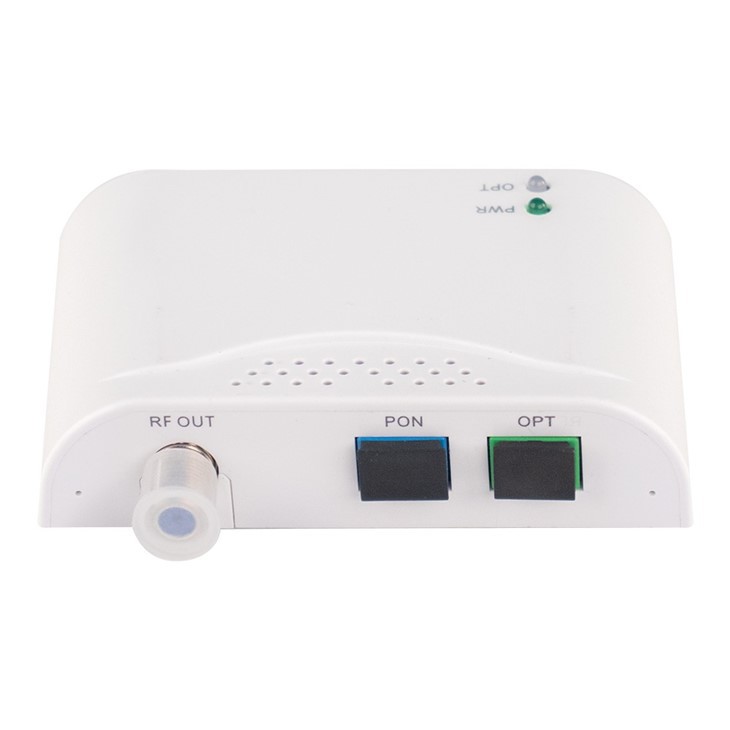

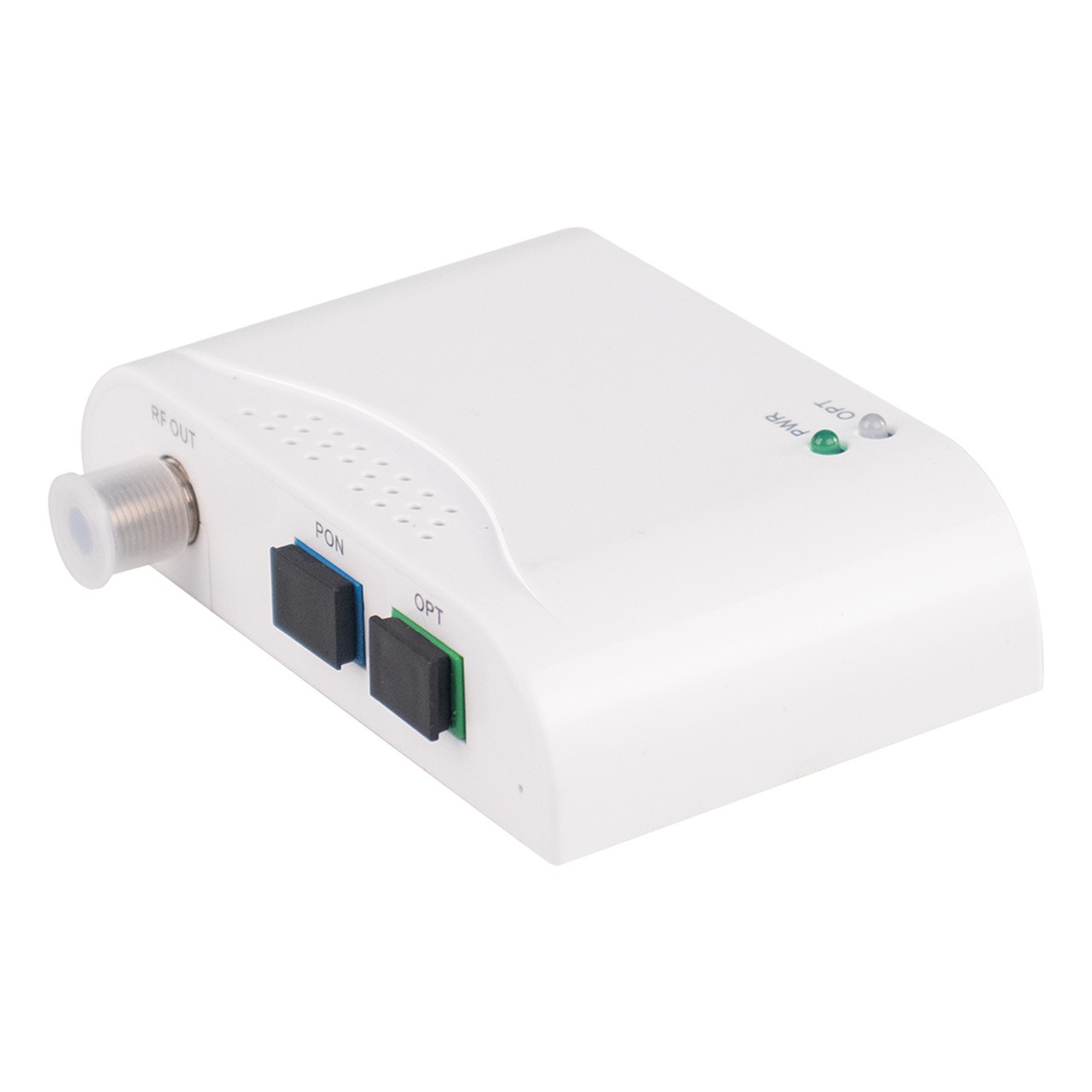

Nó óptico de fibra SR100AW
I. Produto Descrição:
O nó óptico do receptor óptico SR100AW é um receptor óptico do tipo doméstico projetado para atender às necessidades das redes modernas de transmissão de banda larga HFC . a largura de banda de frequência é 47-1003 mhz .
II . Funcional características:
◇ 47MHz a 1003MHz de largura de banda de frequência com WDM embutido;
◇ Circuito de controle óptico AGC embutido para garantir o nível de saída estável
◇ Adote adaptador de energia de alta eficiência com ampla faixa de adaptação de tensão;
◇ Consumo de energia de corrente ultra-baixa e ultra-baixa;
◇ O alarme de energia óptica adota a exibição do indicador de LED;
Óptico Especificações do receptor
|
Ser . |
Projetos |
Técnico Parâmetros |
Observação |
|
1 |
CATV recebeu comprimento de onda |
1550 ± 10nm |
|
|
2 |
PonRecebido comprimento de onda |
1310nm/1490nm/1577nm |
|
|
3 |
Separação de canais |
>20dB |
|
|
4 |
Responsividade da recepção óptica |
0,85a/w (1550nmvalor típico) |
|
|
5 |
Faixa de potência óptica de entrada |
-20 dbm~+2 dbm |
|
|
6 |
Tipo de fibra |
modo único(9/125mm) |
|
|
7 |
Tipos de conectores de fibra óptica |
SC/APC |
|
|
8 |
Nível de saída |
Maior ou igual a 78dbuv |
|
|
9 |
AGC reino |
-15 dbm~+2 dbm |
Nível de saída±2dB |
|
10 |
Conector de RF do tipo F. |
Fracionário |
|
|
11 |
Larguras de banda de frequência |
47MHz -1003 MHz |
|
|
12 |
RF de planicidade na banda |
±1.5dB |
|
|
13 |
Impedância do sistema |
75Ω |
|
|
14 |
perda reflexiva |
Maior ou igual a 14dB |
|
|
15 |
Mer |
Maior ou igual a 35dB |
|
|
16 |
Ber |
<10-8 |
Desempenho WDM Notas
|
Parâmetros |
Notação |
Min . |
Valor típico |
Max . |
Unidade |
Condições de teste |
|
|
Comprimento de onda de trabalho de transmissão |
λ1 |
1540 |
1550 |
1560 |
nm |
||
|
Operação refletida comprimento de onda |
λ2 |
1260 |
1310 |
1330 |
nm |
||
|
λ3 |
1480 |
1490 |
1500 |
nm |
|||
|
λ4 |
1575 |
1577 |
1650 |
nm |
|||
|
capacidade de resposta |
R |
0.85 |
0.90 |
A/W |
po =0 dbmλ =1550 nm |
||
|
isolamento de transmissão |
ISO1 |
30 |
dB |
λ=1310 & 1490 & 1577nm |
|||
|
Refletância |
ISO2 |
18 |
dB |
λ=1550 nm |
|||
|
perda de retorno |
Rl |
-40 |
dB |
λ=1550 nm |
|||
|
Perdas de inserção |
Il |
1 |
dB |
λ=1310 & 1490 & 1577nm |
|||
① Físico parâmetros
Tamanhos: 95mm × 71mm × 25mm
oito: 75g máx
② Ambiente de uso
Condições de uso:
Temp: 0grau --+45grau
Nível de umidade:40%--70% não condensador
Condições de armazenamento:
Temp: -25grau --+60grau
Nível de umidade:40%--95% não condensador
Faixa de fonte de alimentação:
Importar: Ac 100V-~240V
Saída: Dc +5 v/500mA
