Nó receptor óptico de TV ativa FTTH
Modelo SR1010AFWA-A série 9U fornece largura de banda de 40-1002MHz, excelente amplificador de baixa luminosidade e unidade de ajuste de ganho, unidade de controle industrial de 8 bits, interface conveniente e aplicação para clientes terminais. SR1010AFWA com entrada óptica da série WDM contém sinais analógicos e digitais CATV de caminho direto downstream em 1550nm, dados Ethernet downstream em 1490nm e dados Ethernet upstream em 1310 nm. A saída óptica passa os sinais de 1310nm e 1490nm. O comprimento de onda de 1550 nm vai para um fotodiodo e é amplificado.
Enviar inquérito
Introdução de Produto

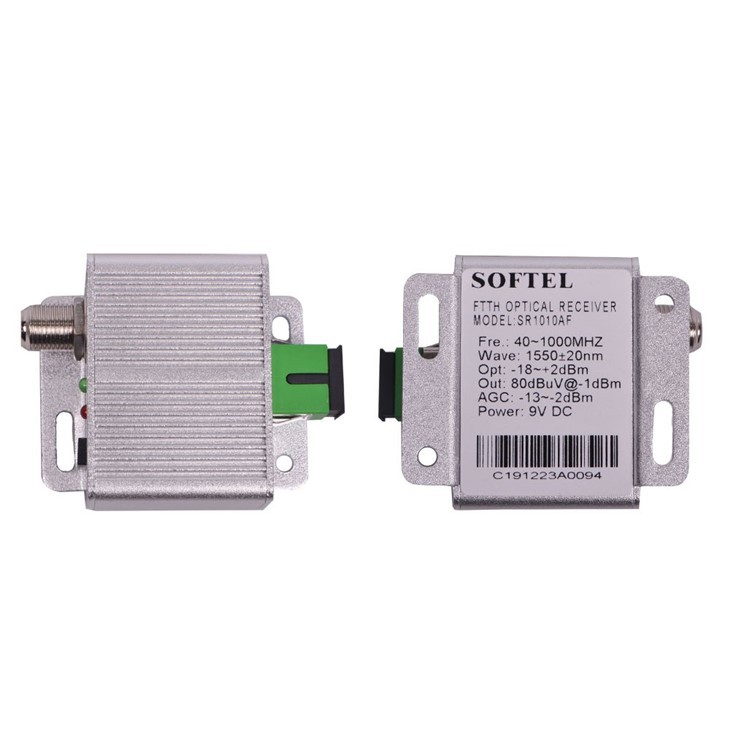

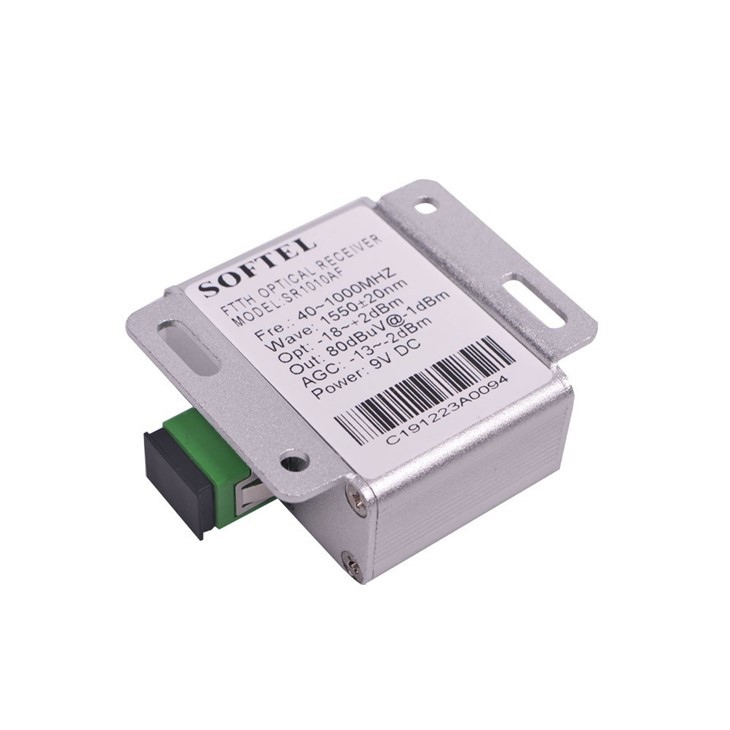

Softel Fibra de Alta Qualidade FTTH Micro Nó ativo 1550nm WDM Nó Receptor Óptico de TV a Cabo



Resumo:
Modelo SR1010AFWA-A série 9U fornece largura de banda de 40-1002 MHz, excelente amplificador para pouca luz e unidade de ajuste de ganho, unidade de controle industrial de 8 bits, interface conveniente e aplicação para clientes terminais.
O SR1010AFWA com entrada óptica da série WDM contém sinais analógicos e digitais CATV de caminho direto downstream em 1550nm, dados Ethernet downstream em 1490nm e dados Ethernet upstream em 1310nm. A saída óptica passa os sinais de 1310nm e 1490nm. O comprimento de onda de 1550 nm vai para um fotodiodo e é amplificado.
Aplicativo:
Aplicativos de conversão de TV analógica e TV digital FTTX O-E.
Alta linearidade, baixa distorção e ampla faixa AGC de potência óptica (-13dBm a -2dBm).
Ampla faixa de entrada óptica operacional de 2 a -20dBm em 1100 a 1600nm.
Entrada de potência óptica opcional de -2 a 1dBm para desempenho de saída de RF.
'Saída RF de entrada óptica de -13 a -2dBm: +83dBuV por canal a 3,5% OMI (entrada de modulação de 22dBmV).
Faixa de frequência completa 40-1002MHz com CATV Pequena instalação flexível e fonte de alimentação na linha.
Especificações:
| Item numérico | Unidade | Descrição | Observação | |
| Interface do cliente | ||||
| 1 | Conector RF | Conector 75Ω "F" | Padrão unido | |
| 2 | Conector de entrada óptica | SC/APC | ||
| Conector de saída óptica | SC/PC | |||
| 3 | Fornecimento CC | Adaptador CC | ||
| Parâmetro óptico | ||||
| 4 | Potência de entrada óptica | dBm | -20 ~ +2 | |
| 5 | Perda de retorno óptico | dB | 15 (Mínimo), 45 (Tipo) | |
| 6 | Comprimento de onda operacional (Rx) | nm | 1100 - 1600 | |
| 7 | Responsividade | A/W | >0.9 | |
| Perda de inserção | dB | 0,4 (Tipo), 0,6 (Máx.) | ||
| Comprimento de onda de passagem | nm | 1310/1490 | ||
| Isolamento | dB | 35 (mín.) | ||
| 8 | Tipo de fibra óptica | Fibra SM 9/125um SM | ||
| Parâmetro RF | ||||
| 9 | Faixa de frequência | MHz | 40 ~1002 | |
| 10 | Planicidade da banda | dB | <±1 | |
| 12 | Nível de saída(@AGC) | dBuV | 83 | Saída máxima personalizável para 104dBuV |
| Gama Óptica AGC | dBm | -13 ~ -2 | ||
| Faixa de ganho de RF | dB | 22 | ||
| 13 | Impedância de saída | Ohms | 75 | |
| 14 | Frequência de saída CATV. Resposta | MHz | 40 ~1002 | Teste em Sinal Analógico |
| 15 | C/N | dB | 42 | Entrada de -10dBm,96NTSC,OMI+3.5% |
| 16 | OSC | dBc | 57 | |
| 17 | CTB | dBc | 57 | |
| 14 | Frequência de saída CATV. Resposta | MHz | 40 ~1002 | Teste em Sinal Digital |
| 15 | Mer | dB | 38 | -Entrada de 10dBm, 96NTSC |
| 16 | Mer | dB | 34 | Entrada de -15dBm, 96NTSC |
| 17 | Mer | dB | 28 | Entrada de -20dBm, 96NTSC |
| Outro parâmetro | ||||
| 18 | Tensão de entrada de energia | CCV | 5V | Padrão Europeu |
| 19 | Consumo de energia | W | <2 | |
| 20 | Dimensões | milímetros | 57*45*19 | SR1010AFA |
| 21 | Dimensões | milímetros | 70*64*24 | SR1010AFWA |
| 22 | Peso líquido | KG | 0.119 | |
