Receptor óptico CATV
SR814DM Receptor óptico CATV Outdoor
Visão geral do produto
SR814DMO receptor óptico CATV ao ar livre é o nosso novo receptor óptico de rede CATV de alta classe de alta classe. O pré-amplificador adota o MMIC All-GAAs, o pós-amplificador adota o módulo GaAs. O otimizado do projeto de circuito coordena com nossa experiência de design de 10 anos, o dispositivo atinge o índice de alto desempenho. O ajuste da atenuação e equalização de RF adota um insertor de atenuador fixo que torna a depuração da engenharia muito conveniente. São os principais produtos para criar a rede CATV.
Características de desempenho
Tubo de conversão fotoelétricos de alta resposta.
As instruções de energia óptica LED 10 de barras, exibem com mais precisão a potência óptica.
Projeto de circuito otimizado, o pré-estágio adota o processamento SMT, enquanto pós-estágio adota o módulo amplifica o circuito típico que torna o sinal de RF linear mais prefeito.
O ajuste da atenuação e equalização de RF adota o atenuador fixado, o inserção da posição de eq ATT Inserter pode alterar o equilíbrio; portanto, a depuração da engenharia é muito conveniente.
Saída de potência dupla, alto ganho e baixa distorção.
O controle óptico de AGC, quando a potência óptica de entrada é -7 ~ +2 dbm, o nível de saída, CTB, CSO basicamente inalterado.
Parâmetros da técnica
|
Item |
Unidade |
Parâmetros técnicos |
|
|
Avançar papel |
|||
|
Parâmetros ópticos |
|||
|
Recebendo energia óptica |
dbm |
-7 ~ +2 |
|
|
Perda de retorno óptico |
dB |
>45 |
|
|
Comprimento de onda de recebimento óptico |
nm |
1100 ~ 1600 |
|
|
Tipo de conector óptico |
FC/APC, SC/APC ou especificado pelo usuário |
||
|
Tipo de fibra |
Modo único |
||
|
LinkDesempenho |
|||
|
C/N |
dB |
Maior ou igual a 51 (entrada -2dbm) |
|
|
C/CTB |
dB |
Maior ou igual a 65 |
Nível de saída 108 dBμV 6dB equilibrado |
|
C/CSO |
dB |
Maior ou igual a 60 |
|
|
Parâmetros de RF |
|||
|
Faixa de frequência |
MHz |
45 ~ 862/1003 (ou especificado pelo usuário) |
|
|
Planicidade na banda |
dB |
±0.75 |
|
|
Inclinação fixa |
dB |
2±0.5 |
|
|
Nível de saída nominal |
dBμV |
Maior ou igual a 108 |
|
|
Nível máximo de saída |
dBμV |
Maior ou igual a 112 |
|
|
Perda de retorno de saída |
dB |
Maior ou igual a 14 |
|
|
Impedância de saída |
Ω |
75 |
|
|
Fixo ATT e Eq (uso comum) |
dB |
2.3.4.5.6.7.9.13 (ou especificado pelo usuário) |
|
|
Parte reversa |
|||
|
Parâmetros ópticos |
|||
|
Comprimento de onda de transmissão óptica |
nm |
1310 ± 10, 1550 ± 10 ou especificado pelo usuário |
|
|
Saída de potência óptica |
MW |
0.5, 1, 2 |
|
|
Tipo de conector óptico |
FC/APC, SC/APC ou especificado pelo usuário |
||
|
Parâmetros de RF |
|||
|
Faixa de frequência |
MHz |
5 ~ 65 (ou especificado pelo usuário) |
|
|
Planicidade na banda |
dB |
±1 |
|
|
Nível de entrada |
dBμV |
72 ~ 85 |
|
|
Impedância de saída |
Ω |
75 |
|
|
Desempenho geral |
|||
|
Tensão de potência |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) v |
|
|
Temperatura de operação |
grau |
-40~60 |
|
|
Temperatura de armazenamento |
grau |
-40~65 |
|
|
Umidade relativa |
% |
Máximo de 95% não condensador |
|
|
Consumo |
VA |
Menor ou igual a 30 |
|
|
Dimensão |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

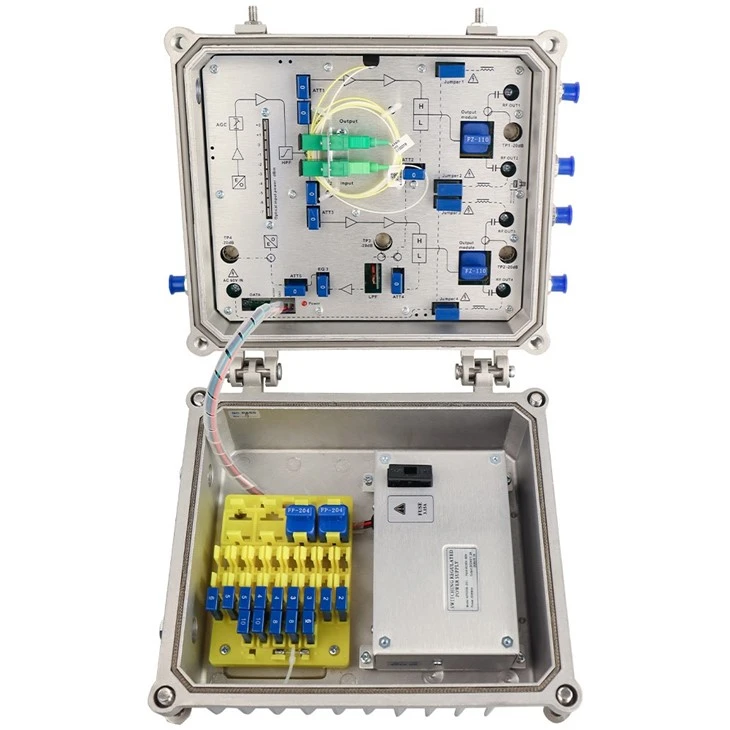

Diagrama de estrutura do receptor óptico CATV ao ar livre SR814DM
|
1. Entrada de fibra óptica |
2. Adaptador de fibra para a frente |
3. Power óptica de entrada Indicador |
|
4. Canal 1 EQ para a frente Inserter |
5. Canal 1 avançado rf att Inserter |
6. Canal 1 sobre-corrente Inserter 1 |
|
7. Canal 1 sobre-corrente Inserter 2 |
8. Torne de saída do canal 1 (divisor) |
9. Saída de RF do canal 1 a |
|
10. Teste de saída de RF do canal 1 (-20db) |
11. Saída de RF do Canal 1 B |
12. Canal 2 RF avançado eq Inserter |
|
13. Canal 2 RF para a frente Att inserter |
14. Canal 2 de excesso Inserter 1 |
15. Saída de RF do Canal 2 A |
|
16. Canal 2 de excesso Inserter 2 |
17. Teste de saída de RF do Canal 2 (-20db) |
18. Tap de saída do canal 2 (Divisor) |
|
19. Saída de RF do Canal 2 B |
20. Canal 1 RF reverso ATT Inserter |
21. Canal 2 RF reverso ATT Inserter |
|
22. Teste de RF reverso 1 (-20dB) |
23. Inseror de filtro passa-baixo reverso |
24. Inseror de EQ reverso |
|
25. RF reverso ATT Inserter |
26. Teste de RF reverso 2 (-20dB) |
27. Adaptador de fibra reversa |
|
28. Entrada de energia CA 60V |
29. Placa principal da placa de soquete |
30. Indicador de energia |
