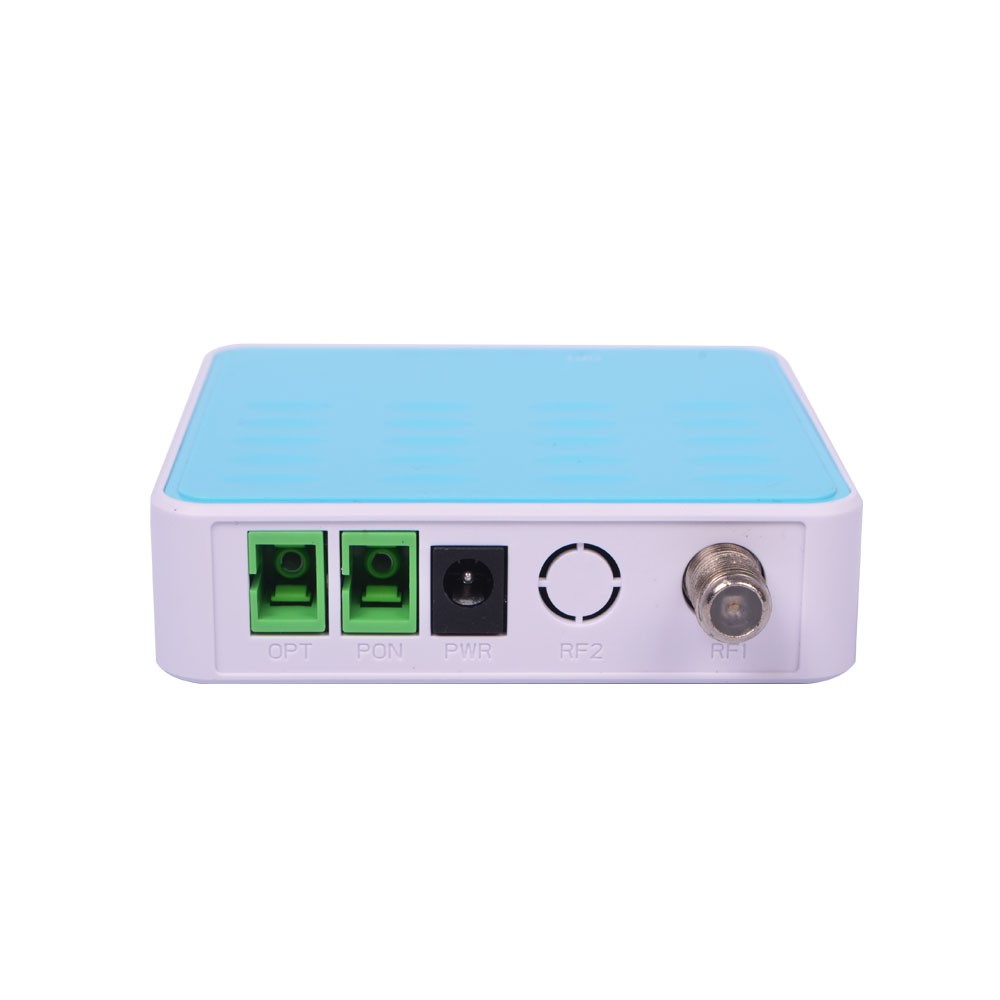

Receptor ótico Catv 220V Ftth

Especificações ópticas (caminho de avanço)

1

Comprimento de onda

1550/1490/1310

nm

Porta de comunicação

1490/1310

nm

Para ONT

2

3

Faixa de entrada de potência óptica

-18~+2

dBm

Alcance AGC

0~-12

dBm

4

Perda de retorno de entrada óptica

≥45

dB

Especificações de RF (caminho direto)

4

Largura de banda

47~1003

MHz

5

Planicidade

±1.0

dB

47 ~ 1003 MHz, a 25 ℃

6

Inclinação

0~2.0

dB

47 ~ 1003 MHz, a 25 ℃

7

Estabilidade de temperatura

±1.5

dB

Na faixa de temperatura operacional (-25 ~ +65 ℃)

8

Nível de saída

75±2

dBuV

-15dBm de potência óptica de entrada, o canal analógico, por modulação de canal 4,0%, no teste de ponto de 860 MHz, a 25 ℃

9

Impedância

75

Ohm

10

Perda de retorno (47 ~ 1000 MHz)

≥12

dB

A 25 ℃

11

MER

≥30

dB

-15 ~ -5dBm de potência óptica de entrada

≥24

dB

-20 ~ -16, potência óptica de entrada

12

Poder

GG lt; 1.0

W

Parâmetros Ambientais

13

Temperatura de operação

-25~65

℃

14

Temperatura de armazenamento

-40~70

℃

15

Umidade de Armazenamento

≤95

%

Sem condensação

Interface de usuário

16

Tipo de conector óptico

SC / APC em,

SC / PC fora

SC opcional,

Veja a figura 4 e 5

17

Fonte de energia

DC5V / 0,5A

Adaptador externo, veja a figura 3

18

Saída RF

Conector RG6

Opcional,

Veja a figura 1 e 2

1 ou 2 portas

19

Indicador Ótico

Shine Red ou

Cor verde

Potência ótica< -16dbm,="">

Potência ótica> - 16dBm, verde

Veja a figura 6

20

Habitação

90×85×25

milímetros

21

Peso

0.15

kg
